[Android] DrawerLayout으로 Side Navigation 구현하기

DrawerLayout은 자식 레이아웃 중 하나를 펼치고 접는 기능을 하게 해주는 레이아웃이다.



자식 레이아웃 중 하나에 layout_gravity 속성을 start(left)나 end(right)를 부여하는 것으로 DrawerLayout을 쓸 수 있다.

단, layout_gravity 속성을 가진 자식 레이아웃은 하나여야 하고 layout_height은 match_parent가 되어야 한다.

(그렇지 않으면 런타임 에러가 발생한다.)



drawer로 사용하기 위해 layout_gravity 속성을 지닌 자식 레이아웃 이외에 여러 개를 선언해 봤는데

화면에는 마지막에 작성된 레이아웃만 보였다.

DrawerLayout을 사용할 때 drawer로 표시할 레이아웃 하나와 메인 콘텐츠를 보여줄 레이아웃까지 해서

자식 레이아웃은 두 개만 생성하는 게 좋아 보인다.

---

DrawerLayout 예제

<?xml version="1.0" encoding="utf-8"?>
<androidx.drawerlayout.widget.DrawerLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/dl_main"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <androidx.constraintlayout.widget.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:background="#2E8BD5" />

    <include
        android:id="@+id/in_view_drawer"
        layout="@layout/view_drawer"/>

</androidx.drawerlayout.widget.DrawerLayout>

drawer로 사용할 레이아웃은 xml을 따로 만들고 include 태그를 사용했다.

(include를 사용하지 않아도 상관없다.)

<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawer"
    android:layout_width="310dp"
    android:layout_height="match_parent"
    android:background="@color/purple_200"
    android:layout_gravity="start"
    android:paddingStart="20dp"
    android:orientation="vertical">

view_drawer.xml의 시작 부분이다.

layout_gravity="start"로 drawer의 동작 방식을 선언하고 있다.

start로 선언하게 되면 레이아웃이 왼쪽에서 열린다.

(반대로 end를 하면 오른쪽에서 열린다.)

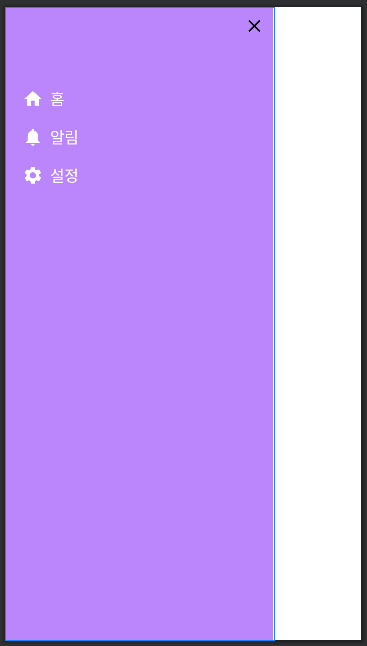

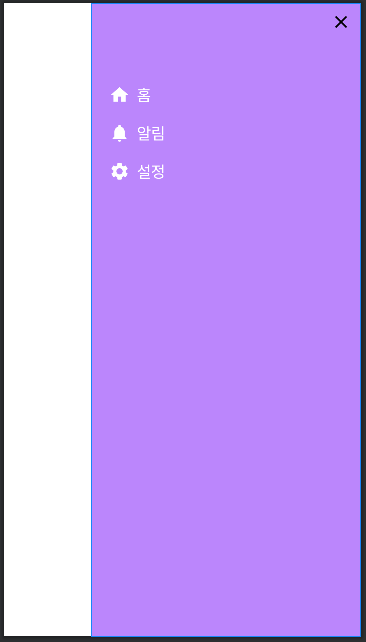

(왼쪽) start, (오른쪽) end

---

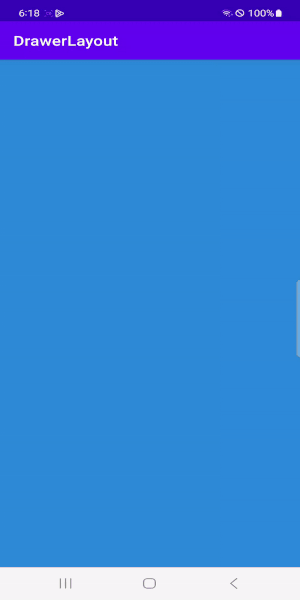

xml에서 DrawerLayout만 선언하고 코드 상으로 아무 작업을 하지 않았는데 스와이프로 화면을 펼치고 닫을 수 있다.



스와이프를 막거나 버튼을 눌렀을 때 drawer를 펼치고 접으려면 코드 상으로 처리를 해야 한다.

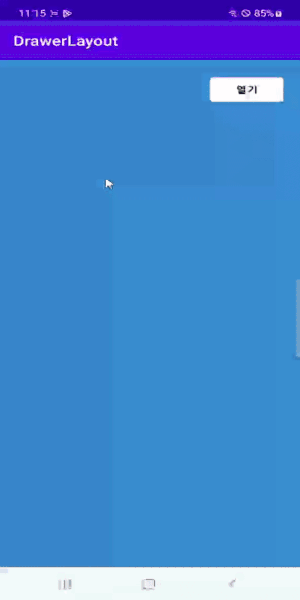

drawer의 스와이프 동작을 막고 열기 버튼과 닫기 버튼을 이용해 drawer를 열거나 닫으려 한다.

        // drawer 잠금
        mBinding.dlMain.setDrawerLockMode(DrawerLayout.LOCK_MODE_LOCKED_CLOSED)

        // 열기 버튼
        mBinding.btnMain.setOnClickListener {
            mBinding.dlMain.open()
//            mBinding.dlMain.openDrawer(GravityCompat.START)
//            mBinding.dlMain.openDrawer(Gravity.LEFT)
        }

        // 닫기 버튼
        mBinding.inViewDrawer.ivDrawerClose.setOnClickListener {
            mBinding.dlMain.close()
//            mBinding.dlMain.closeDrawer(GravityCompat.START)
//            mBinding.dlMain.closeDrawer(Gravity.LEFT)
        }

setDrawerLockMode는 상수 값을 받아 drawer의 동작을 제어할 수 있다.

그중에서 LOCK_MODE_LOCKED_CLOSED는 drawer를 잠금 상태로 변경하지만 코드로 접근할 수 있게 한다.

해당 값을 전달하여 스와이프 동작이 안되도록 했다.



drawer를 열거나 닫게 하려면 open, openDrawer / close, closeDrawer 메서드를 사용하면 된다.

주의할 점은 drawer layout의 layout_gravity가 end(right)로 되어있을 경우 open(close)를 사용하게 되면 앱이 죽는다.

open(close)의 경우 start인 경우에 동작하기 때문에 end의 경우 openDrawer(closeDrawer)를 사용해야 한다.
